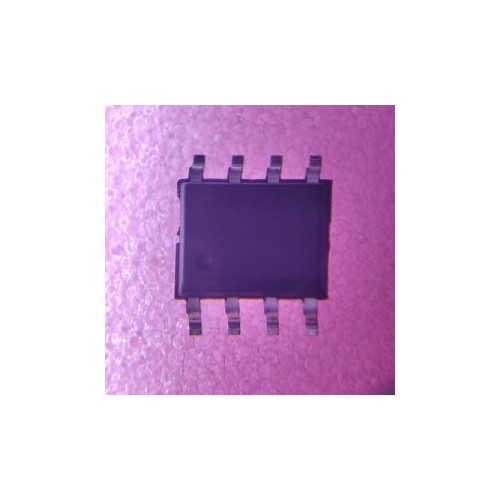

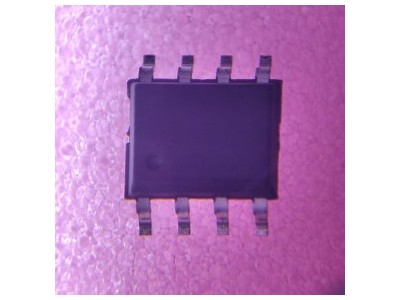

宝砾微 PL8322 SOP8 36V/3.1A同步整流降压转换器


概述：
宝砾是一款内部集成了上、下MOS管的同步整流降压型高效率开关变换器，上、下管的规格分别为36V耐压/76mΩ内阻，36V耐压/52mΩ内阻。该变换器可以在6.5V~30V的宽输入电压范围内输出3.1A连续电流。内部采用了逐周期的峰值电流控制模式，使得芯片能够实现快速动态响应的要求。同时，PL8322集成了内部补偿电路，可设置的输出电流限流电路。CC/CV控制电路，保证了输出在恒压和恒流控制之间进行平滑的切换。外置可编程软起动时间电路可以很好的限制芯片启动时的输入启动冲击电流。
产品特性：
同步开关降压转换器
3.1A持续输出电流能力
6.5-36V输入范围，33V输入过压保护
40V输入尖峰电压安全可靠
内部集成36V,76mΩ上管、36V,52mΩ下管的
MOS开关
 效率高达95%
 CC/CV模式控制（输出电流小于设定值时，输出CV模式，输出电流大于设定值时，输出CC模式）
 Cycle-by-Cycle电流限制模式
 外部可编程软启动，有效限制启动时浪涌电流
 外部可编程限流设置
 外部可编程线损补偿
 内部环路补偿，使外围电路更简单
 开关频率100KHz
 输出可使用低ESR陶瓷电容
 跳周期模式，降低轻负载损耗
 ESOP8封装
多重保护功能
 打嗝式输出短路保护、过流保护、过压保护
 输入过压保护、欠压保护
 过温保护及自恢复

应用领域：
· 车载充电器
· 便携式充电设备
· 通用高压USB充电器
· 通用高压DC-DC变换器
